[앱 인벤터 활용하기] Arduino 실습 - 우리 집 온도 측정기 만들기

- 실습 내용 : 온도계 없이 우리 집 안과 밖의 실제 온도를 측정하여 앱에 표현할 수 있습니다.

온습도 센서란?

- 온습도 센서는 온도와 습도를 측정할 수 있는 센서이다.

- 온습도 센서 DHT11의 1번 핀은 VCC, 2번 핀은 DATA, 4번 핀은 GND이다. 그리고 3번 핀은 사용하지 않는다.

- 2번 핀으로 아두이노 보드와 통신을 하며 온도, 습도 데이터를 읽을 수 있다.

- 온습도 센서와는 다르게 온습도 센서 모듈(DHT11)의 경우에는 사용되지 않는 핀이(3번 핀)을 제외한 3개의 핀이 있다.

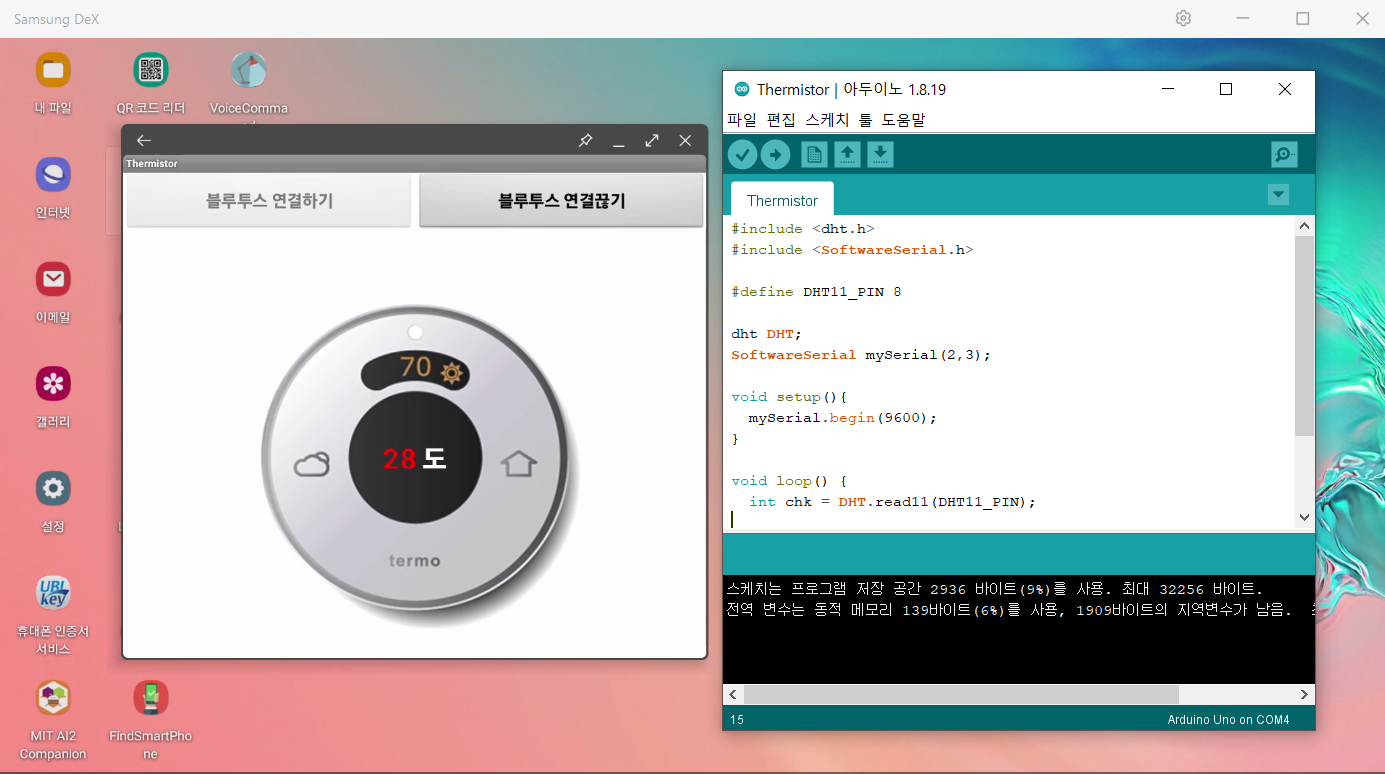

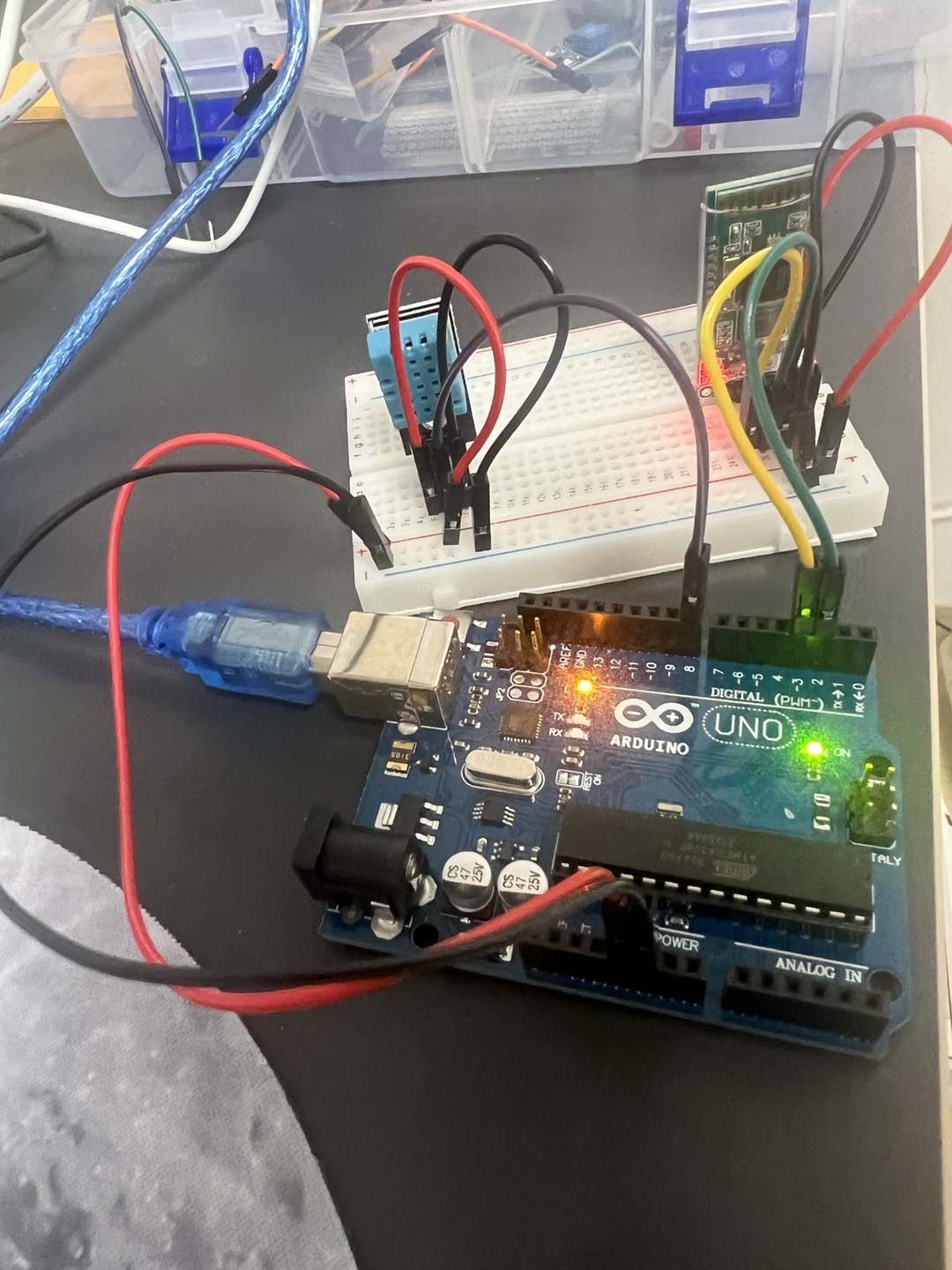

아두이노 보드에 연겨된 온습도 센서가 측정한 온도를 2초마다 앱으로 보낸다. 연결된 블루투스를 통해 아두이노에서 앱 인벤터로 [숫자]를 보낸다.

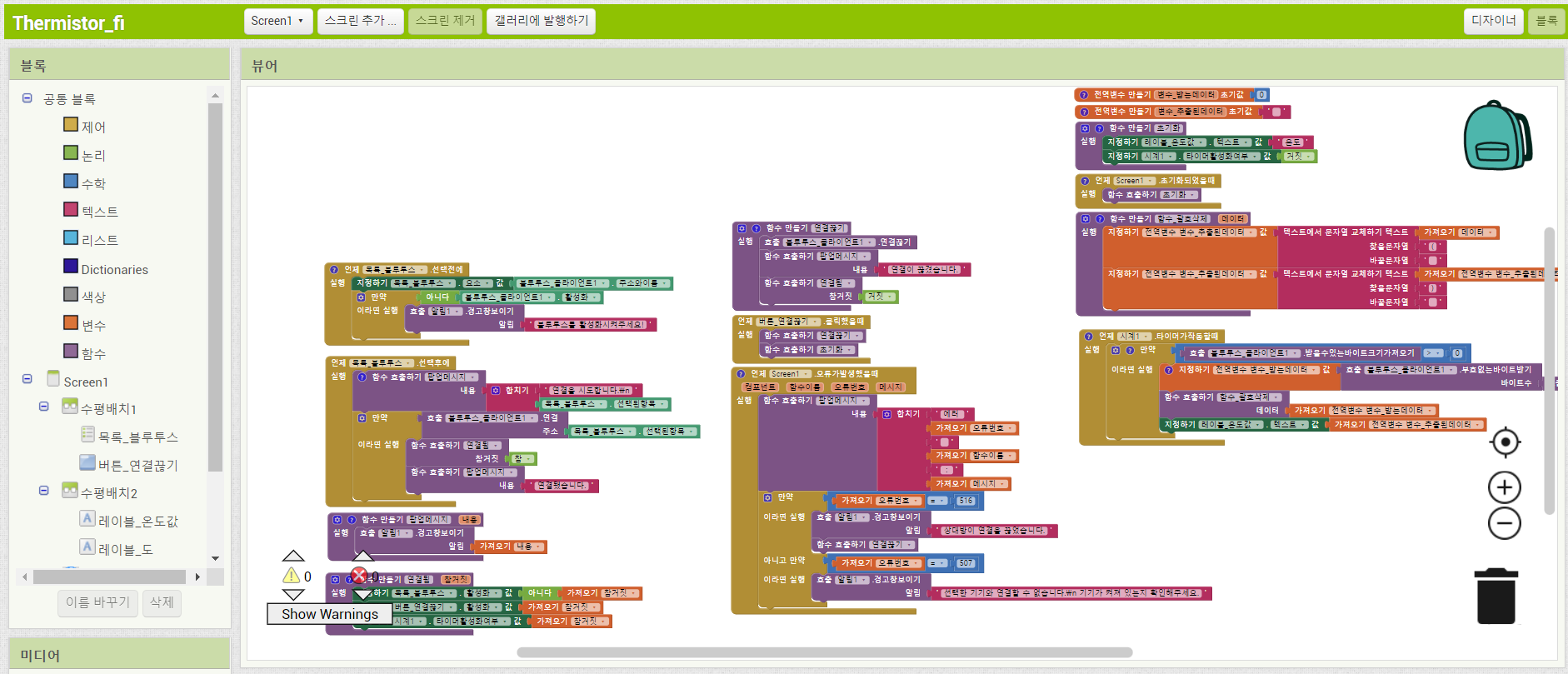

아두이노에 연결된 온습도 센서 모듈로부터 2초마다 온습도 값을 읽는다. 읽은 온도값을 앱으로 보낸다. 앱에서 온도에 대한 숫자 값을 받아서 표시한다. 앱에서 아두이노로 보내는 정보는 없다.

- 온습도 센서

DHT11 온습도 센서 모듈의 온도 측정 범위는 0~55℃ 이다. 보다 넓은 범위의 온도 측정이 필요한 경우에는 -40~80℃의 범위를 가지고 있는 DHT22 온습도 센서를 사용할 수 있다.
